液位监测棱镜组件
订购编号
- 15G15 465 01 (M20x1.5 short)
- 15G15 460 01 (1/2''-NPT short)
- 15G15 462 01 (1 1/8''-18 UNEF short)
技术数据
- 环境温度：-30…+60℃
- 最高温度（玻璃锥体）：+120℃
- 外壳材料：钢镀镍（适用于氨）
- 连接螺纹：M20x1.5、1/2’’- NPT、11/8”-18UNEF
- 宽度（用于扳手）：24
- 重量：约 65g
- 最高运行压力：
- 最低爆破压力：230bar
- 产品描述
- 文档下载
- 在线询价
应用
液位监测棱镜组件与GOLDAIR的光电式液位继电器的探测装置连接一起, 用于非接触式液位的检测，可安装于容器或压缩机上。此组件适用于氨系统。
安装
使用时必须保证连接处的密封。用环形扳手或套筒扳手旋紧时，允许最大扭矩为75Nm，须保证棱镜的玻璃锥体不被损坏。
油位监视器(尤其是棱镜玻璃部分) 安装时需要保证清洁。
当容器或压缩机中重新填充油后, 需进行密封性检查。

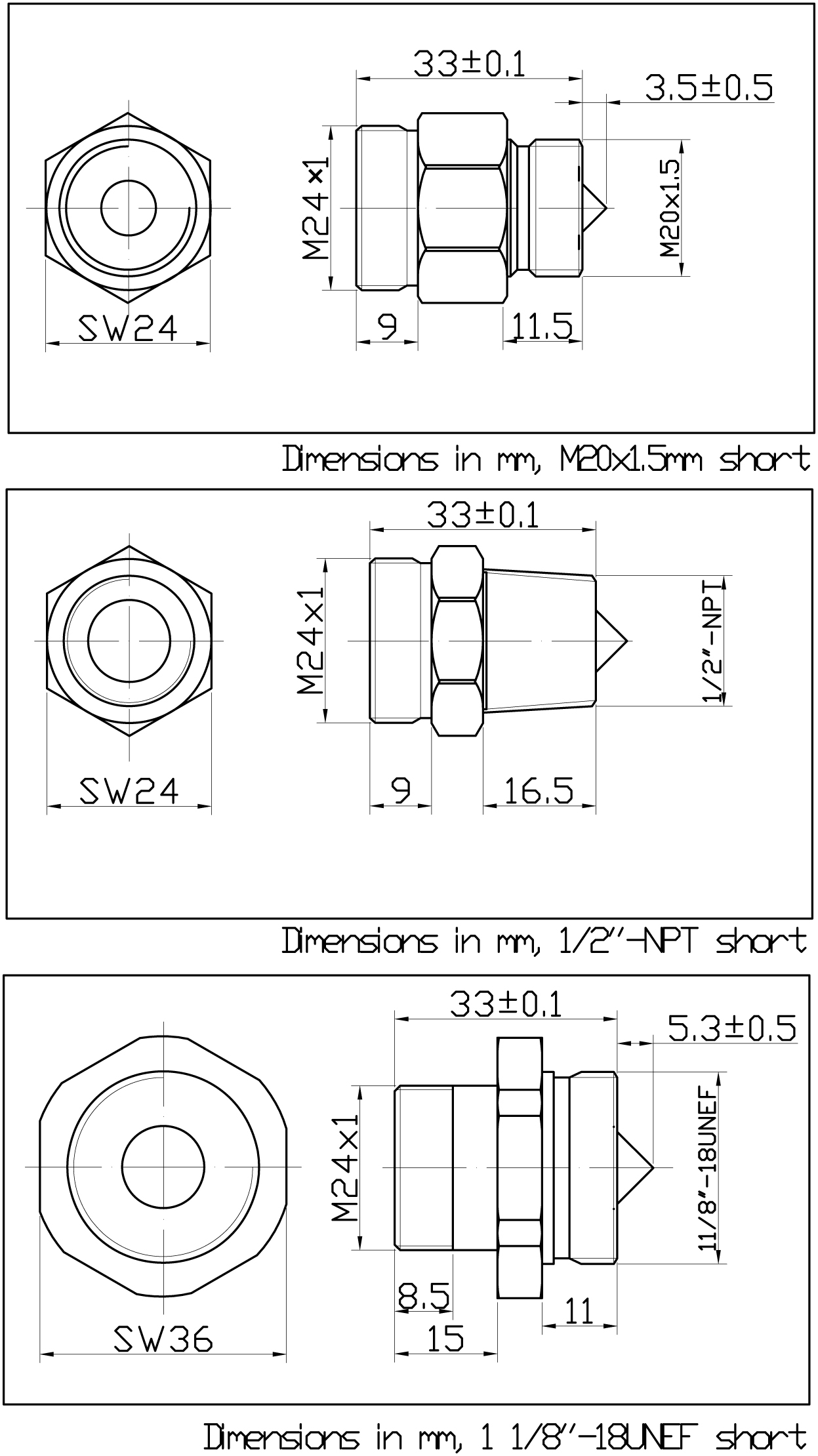

尺寸示意图
